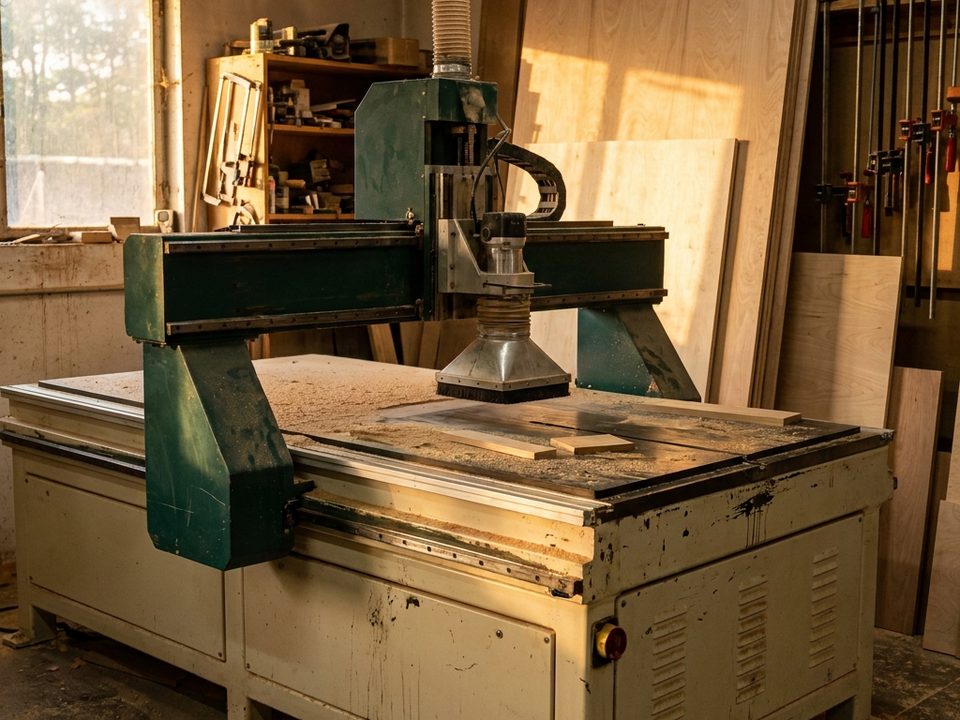

Как проверить б/у фрезерный станок с ЧПУ перед покупкой

Шпиндель

Шпиндель: самый дорогой в ремонте узел фрезера. Подшипники садятся от перегрева, ударов фрезой и работы без охлаждения. Замена подшипников или шпинделя заметно меняет цену покупки.

• Прогоните обороты от минимальных до максимальных. Звук ровный, без гула, свиста и скрежета на любых оборотах.
• Через 10-15 минут работы корпус тёплый, но не горячий. У водяного охлаждения помпа работает, вода течёт, шланги целые.
• Биение: индикатор на оправке или хвостовике фрезы. Больше пары сотых миллиметра признак износа подшипников или цанги.
• Частотный преобразователь (блок, который задаёт обороты шпинделя) без ошибок при разгоне и торможении, вентилятор работает.
• Цанги и гайка без трещин и забоин, комплект цанг под ваши фрезы.

Люфты и кинематика

• Покачайте портал и шпиндельный узел руками по всем осям при включённых двигателях: они держат ось, и стук или свободный ход означает люфт кареток, реек или винтов.
• Направляющие без задиров и ржавчины, каретки идут ровно. Круглые валы на дешёвых станках изнашиваются быстрее профильных рельс.
• Рейки и шестерни без сколотых зубьев, винты ШВП (шарико-винтовая передача) без люфта при смене направления.
• Обе стороны портала по оси Y идут синхронно, диагонали поля одинаковые.
• Смазка на месте, без сухих и грязных участков.

Двигатели и пропуск шагов

Шаговые двигатели при перегрузке или уставших драйверах пропускают шаги, и деталь уходит в размере. Проверить это просто.

• Поставьте рабочий ноль, запустите длинную программу на воздухе или по материалу и попросите вернуться в рабочий ноль без поиска по концевикам. Точка должна совпасть.
• Двигатели и драйверы после работы тёплые, но не горячие, в шкафу нет запаха гари.
• Концевики и датчик длины инструмента срабатывают.

Стол

• Вакуумный стол держит лист: попробуйте сдвинуть рукой лист фанеры при включённом насосе.
• Насос вакуума работает без перегрева, фильтры чистые.
• Стол ровный. Спросите, сколько раз его фрезеровали в плоскость: жертвенный слой стачивается, это нормально.
• Т-пазы целые, прижимы в комплекте.

Тестовая фрезеровка

Попросите отфрезеровать деталь из вашего материала: квадрат и окружность известного размера в центре и в углу поля.

• Размеры детали совпадают с программой в пределах десятых долей миллиметра, окружность без овала.
• Кромка без ступенек и волны, нет следов вибрации.
• Повтор той же программы даёт ту же деталь.

Контроллер и программы

• Какой контроллер: NcStudio, DSP-пульт, Mach3 или другой. Узнайте, где купить запчасти и кто его чинит.
• Программа запускается, файл с флешки или с компьютера загружается и выполняется.
• Уточните, переходят ли лицензии и ключи со станком, есть ли постпроцессор под ваш CAM.
